KSK3024: PERANTI SERVER DAN RANGKAIAN

APAKAH MAKSUD SERVER ??

 Server ialah program computer atau peranti yang menyediakan fungsi untuk program atau peranti lain.Server boleh menyediakan pelbagai fungsi yang sering dipanggil "PERKHIDMATAN"seperti perkongsian data atau sumber di kalangan pelanggan .Server biasa ialah  pelayan pangkalan data,  pelayan fail, pelayan mel, pelayan web, pelayan permainan dan pelayan aplikasi.

RAJAH 1 : COBNTOH SERVER

APAKAH  FUNGSI-FUNGSI SERVER ??

 Server berfungsi untuk melayani dan  bertangggungjawab penuh terhadappermintaan data dari computer klien.Server juga berfungsi untuk menyediakan berbagai resource untuk dapat digunakan semua komputer klien .Server juga turut berfungsi untuk menguruskan trafik data dan menyimpan pelbagai faildan data untuk di akses menggunakan protocol FTP.Seterusnya, menyediakan perlindungan untuk computer klien dengan memasang firewall atau anti malware pada computer klien.

APAKAH MAKSUD UPS ??

UPS bermaksud Uninterruptible power Supply digunakan untuk menyediakan sumber kuasa sandaran kepada kkomponen perkakasan computer desktop .Disamping bertindak sebagai bateri sandaran apabila kuasa padam ,kebanyakan peranti sandaran juga bertindak sebagai "PERAPI" kkuasa dengan memastikan bahawa aliran elektrik ke computer daripada lintar pintas.

RAJAH 2 : CONTOH UPS

APAKAH MAKSUD KVM ??

KVM bermaksud "Keyboard, Video and Mouse" adalah peranti perkakasan yang membolehkan penggunan untuk mengawal pelbagai computer daripada saru atau lebih set keyboard ,monitor video dan mouse.Walaupun beberapa computer disambungkan ke KVM ,biasanya bilangan computer yang dapat dikendalikan pada waktu tertentu.

RAJAH 3 : COTOH KVM SWITCH

JENIS-JENIS KABEL RANGKAIAN

1. UTP
2. STP
3. COAXIAL CABLE
4. FIBER OPTIC

UTP KABEL:

Maksud kabel UTP ialah unshielded twisted pair.Kabel ini tidak dilengkapi dengan perisai aluminium.Kabel UTP kurang tahan terhadap gangguan electromagnet berbanding kabel  STP.Kabel UTP dilengkapi dengan 8 kabel dengan warna yang unik .

RAJAH 4 :CONTOH KABEL UTP

STP KABEL:

Maksud kabel STP ialah shielded twisted pair jenis kabel telefon yang digunakan dalam beberapa pemasangan.Terdapat pembalut aluminiumpada setiap kabel .Kabel STP digunakan untuk rangkaian data.pembalut aluminium memberikan perlindungan yang lebih baik terhadap gangguan EMI.

RAJAH 5 : CONTOH KABEL STP

KATEGORI-KATEGORI CAT :

1. CAT1- Kualiti transmisi terendah dengan kelajuan 1Mbps
2. CAT2-Kadar penghantaran data sehingga 4Mbps
3. CAT3-Mempunyai kelajuan transmisi sehingga 10Mbps
4. CAT4-Kadar penghantaran data sehingga 16Mbps
5. CAT5-Kadar penghantarna data sehingga 100Mbps.Boleh beroperasi sehingga kelajuan 1Gbps dengan syarat Panjang kabel hendaklah kurang daripada 100meter.
6. CAT5E-Penghantaran data sehingga 1Gbps
7. CAT6-mempunyai kadar penghantaran data sehingga 10Gbps
8. CAT6a-Peningkatan daripada kabel CAT6 dengan frekuansi komunikasi yang lebih tinggi 500MHz
9. CAT7-Menpunyai kadar penghantaran sehingga 10Gbps dengan frekuansi 60MHz dan menyokong komunikasi suara dan digital.

 COAXIAL CABLE :

 Coaxial Cable adalah jenis kabel yang mempunyai dua komduktor dalam bentuk kabel pepejal yang diperbuat daripada tembaga seperti teras kemudian disalut dengan penebat .kabel koaksial dibalut oleh oenebat plastic yang diperbuat daripada plastic air .Fungsi kabel koaksial adalah  untuk menghantar frekuansi tinggi dari 300MHz ke atas dan penggunaan kabel ini mempunyai saluran frekuansi yang sangat besar.Kabel koaksial banyak dijumpai pada antenna television, pemancar radio dan kabel rangkaian LAN.

RAJAH 6 : CONTOH KABEL KOAKSIAL

FIBER OPTIC ;

 Fibe optic adalah sejenis kabel yang diperbuat daripada kaca atau plastic yang sangat halus dan digunakan sebagai medium penghantaran kerana ia boleh menghantar isyarat cahaya daripada satu lokasi ke lokasi yang lain pada kelajuan tinggi .Sumber cahaya yang digunakan untuk proses penghantaran data ialah laser dan LED.Fiber optoc terbahagi kepada dua Fiber Optic single mode dan Fiber Optic multimode .Fiber Optic menyediakan kelajuan tinggi dari segi akses dan pemindahan data .Disamping itu kabel Fiber Optic tidak mengalami gangguan electromagnet kerana tiada arus elektrik dalam kabel fiber optic.

RAJAH 7 : CONTOH KABEL FIBER OPTIC

NETWORK PRINTER :

 Printer berfungsi untuk mencetak dokumen dari computer .Pencetak ialah peranti elektromekanik yang digunakn untuk menukarkan bentuk elektronik atau digital teks  atau dokumen ke dalam dokumen fizikal .pengguna boleh menghubungkan pencetak ke computer riba atau pc menggunakan kabel atau secara wireless supaya data input data diterima dan kemudian mencetaknya di atas kertas.

RAJAH 8 : CONTOH NETWORK PRINTER

IP ADDRESS :

Alamat ip adalah satu sir nombor binary 32bit sehinggan 128 bit yang digunakn untuk mengenal pasti setiap peranti computer.Alamat ip berbeza-beza bagi setiap peranti  atau bagi mengenali setiap pernati tersebut.Alamat ip mestilah unik.Alamat ip berguna sebagai data pengenalan untuk setiap peranti computer yang disambungkan ke rangkaian computer untuk menggunakan protocol internet sebagai media penghubung.



RAJAH 9 : CONTOH IP ADDRESS

SUBNET MAKS :

Subnetmask  adalah teknologi maklumat yang  membezakan ip rangkaian dan id hos atau menentukan bahagian id rangkaian dan id hos dalam satu kod perduan .Fungsi subnetmask adalah membezakan id rangkaian dari id hos dan menentukan alamat destinasi paket data sama ada tempatan atau jauh.

RAJAH 10: CONTOH SUBNET MASK

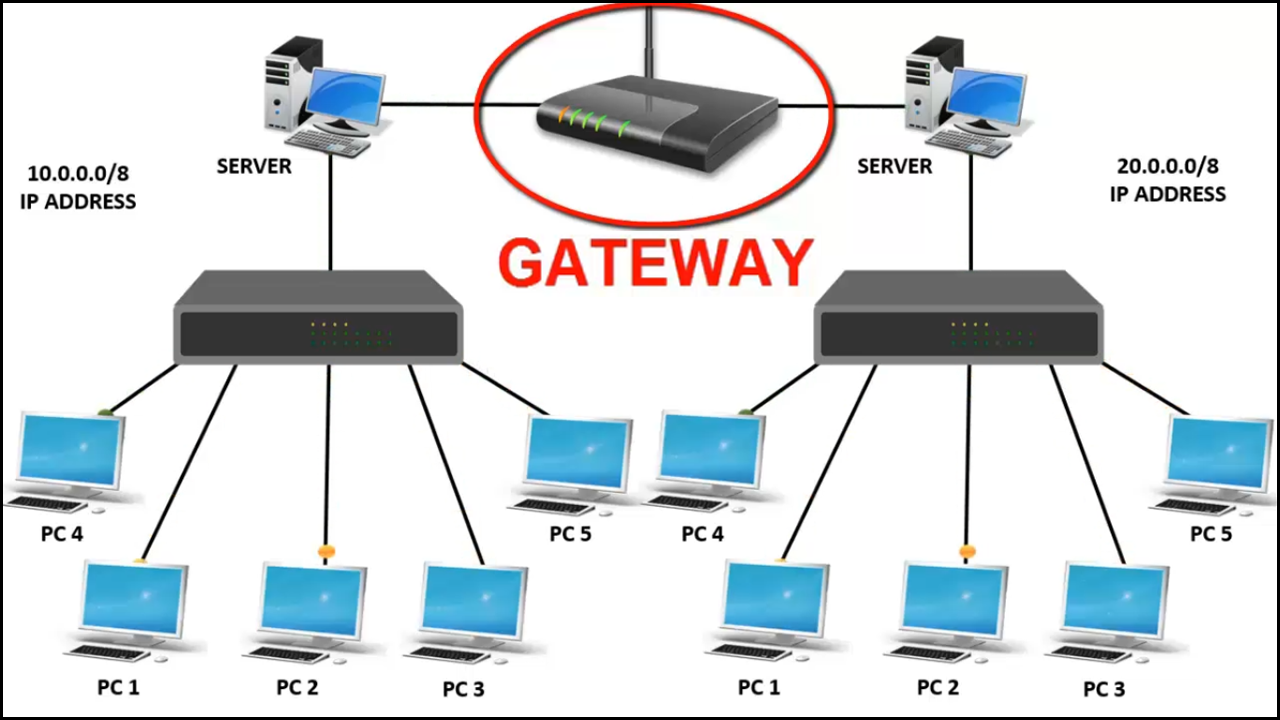

GATEWAY ;

Gateway adalah peranti dalam computer yang digunakan untuk menyambungkan rangkaian computer dengan satu atau lebih rangkaian computer yang menggunakan protocol maklumat yang berlainan .Maklumat dari satu rangkaian computer dapat diteruskan ke rangkaian computer lain yang mempunyai protocol yang berlainan.

RAJAH 11 : CONTOH GATEWAY
