KSK3024 :JENIS-JENIS PERLINDUNGAN RANGKAIAN

😀JENIS-JENIS PERLINDUNGAN RANGKAIAN 😀

1. WEP (WIRED EQUIVALENT PRIVACY)

Privacy Equivalent Wired (WEP) adalah algoritma keselamatan untuk rangkaian wayarles IEEE 802.11. Diperkenalkan sebagai sebahagian daripada standard asal 802.11 yang disahkan pada tahun 1997, hasratnya untuk menyediakan kerahsiaan data yang setanding dengan rangkaian kabel tradisional. WEP, yang dikenali dengan kunci 10 atau 26 digit heksadesimal (40 atau 104 bit), pada satu masa digunakan secara meluas dan selalunya pilihan keselamatan pertama yang diberikan kepada pengguna oleh alat konfigurasi penghala. Pada tahun 2003, Wi-Fi Alliance mengumumkan bahawa WEP telah diganti oleh Wi-Fi Protected Access (WPA).

RAJAH 1.0 : WEP

2. WPA/WPA2/WPA3 (WIFI PROTECTED ACCESS)

WPA -WPA sebagai ukuran perantaraan untuk mengambil tempat WEP sementara ketersediaan standard IEEE 802.11i yang lengkap. WPA boleh dilaksanakan menerusi peningkatan perisian tegar pada kad antaramuka rangkaian tanpa wayar yang direka untuk WEP yang mula diperkenalkan sejak tahun 1999.

WPA2-WPA2 menggantikan WPA. WPA2, yang memerlukan pengujian dan persijilan oleh Wi-Fi Alliance, melaksanakan elemen mandatori IEEE 802.11i. Khususnya, ia termasuk sokongan mandatori untuk CCMP, mod penyulitan berasaskan AES.Persijilan bermula pada bulan September, 2004; dari 13 Mac 2006, pensijilan WPA2 adalah wajib bagi semua peranti baru untuk menanggung cap dagang Wi-Fi.

WPA3-Pada Januari 2018, Perikatan Wi-Fi mengumumkan WPA3 sebagai pengganti kepada WPA2.Standard baru menggunakan kekuatan kriptografi 192-bit yang setara dalam mod WPA3-Enterprise (AES-256 dalam mod GCM dengan SHA-384 sebagai HMAC), dan masih mandat penggunaan CCMP-128 (AES-128 dalam mod CCM) sebagai algoritma penyulitan minimum dalam mod WPA3-Peribadi.Standard WPA3 juga menggantikan pertukaran kunci Pra-Dikongsi dengan Pengesahan serentak Sama seperti yang ditakrifkan dalam IEEE 802.11-2016 yang menghasilkan pertukaran utama awal yang lebih selamat dalam mod peribadi .

RAJAH 2.0 : WPA

3.AES (ADVANCED ENCRYPTION STANDARD)

Standard Penyulitan Lanjutan (AES), yang juga dikenali dengan nama aslinya Rijndael (sebutan Belanda).adalah suatu spesifikasi untuk penyulitan data elektronik yang ditubuhkan oleh U.S. National Institute of Standards and Technology (NIST) in 2001.AES telah diterima pakai oleh kerajaan U.S. dan kini digunakan di seluruh dunia. Ia menggantikan Standard Penyulitan Data (DES), yang diterbitkan pada tahun 1977. Algoritma yang diterangkan oleh AES adalah algoritma kunci simetrik, yang bermaksud kekunci yang sama digunakan untuk menyulitkan dan mendekripsi data.

RAJAH 3.0 : AES

4. RADIUS ( REMOTE AUTHENTICATION DAIL-IN USER SERVICE)

RADIUS adalah protokol rangkaian, beroperasi di port 1812 yang menyediakan pengurusan Authentication, Authorization, and Accounting (AAA atau Triple A) terpusat untuk pengguna yang menyambung dan menggunakan perkhidmatan rangkaian. . RADIUS telah dibangunkan oleh Livingston Enterprises, Inc. pada tahun 1991 sebagai protokol pengesahan dan akses pelayan akses dan kemudian dibawa ke  Internet Engineering Task Force (IETF).

RAJAH 4.0 : RADIUS SERVER (AAA)

5. TKIP (TEMPORAL KEY INTERGRITY PROTOCOL)

TKIP (Temporal Integrity Key Protocol) adalah protokol penyulitan yang disertakan sebagai sebahagian daripada standard IEEE 802.11i untuk LAN wayarles (WLAN). Ia direka bentuk untuk menyediakan penyulitan yang lebih selamat daripada Privacy Equivalent Privacy (WEP) yang terkenal, protokol keselamatan WLAN yang asal. TKIP ialah kaedah penyulitan yang digunakan dalam Akses Terlindung Wi-Fi (WPA), yang menggantikan WEP dalam produk WLAN.

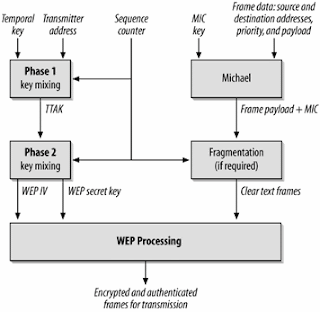

RAJAH 5.0 : TKIP

6. WPS ( WI-FI PROTECTED SETUP)

WPS bermaksud Wi-Fi Protected Setup. Ia adalah standard keselamatan rangkaian wayarles yang cuba membuat sambungan antara penghala dan peranti tanpa wayar lebih cepat dan lebih mudah. WPS berfungsi hanya untuk rangkaian tanpa wayar yang menggunakan kata laluan yang disulitkan dengan protokol keselamatan peribadi WPA Peribadi atau WPA2. WPS tidak berfungsi pada rangkaian tanpa wayar yang menggunakan keselamatan WEP yang tidak lama lagi, yang boleh mudah retak oleh mana-mana penggodam dengan set alat dan kemahiran asas. anda tidak boleh menyambungkan peranti wayarles ke rangkaian tanpa wayar melainkan anda mengetahui nama rangkaian (juga bernama SSID) dan kata laluannya (juga dikenali sebagai kunci WPA-PSK).

RAJAH  6.0 :LINUX -WPS CRACKGUI

7. MAC ( MEDIA ACCESS CONTROL ADDRESS)

 MAC adalah pengecam unik yang diberikan kepada pengawal antara muka rangkaian (NIC) untuk digunakan sebagai alamat rangkaian dalam komunikasi dalam segmen rangkaian. Penggunaan ini adalah perkara biasa dalam kebanyakan teknologi rangkaian IEEE 802, termasuk Ethernet, Wi-Fi, dan Bluetooth. Dalam rangkaian rangkaian Sistem Sambungan (OSI), alamat MAC digunakan dalam sublayer protokol kawalan akses sederhana dari lapisan pautan data.Alamat MAC terutama diberikan oleh pengeluar peranti, dan oleh itu sering dirujuk sebagai alamat yang terbakar, atau sebagai alamat perkakasan Ethernet, alamat perkakasan, dan alamat fizikal. Setiap alamat boleh disimpan dalam perkakasan, seperti memori read-only kad, atau oleh mekanisme firmware.Contoh MAC address  00-30-67-48-6D-08.

RAJAH 7.0 : MAC ADDRESS

3024: RANGKAIAN

APAKAH  ITU RANGKAIAN  ??

Rangkaian ialah satu sistem yang membolehkan dua atau lebih komputer (peranti pintar) yang disambungkan.

1. LAN

Maksud dari singkatan LAN ialah Local area Network atau dalam bahasa melayunya ialah rangkaian kawasan tempatan .Secara asasnya LAN terbahagi kepada dua jenis ARCnet dan Ethernet.Pada tahun 1940-an di Amerika terdapat kajian yang ingin menggunakan peranti komputer bersama-sama. Pada tahun 1950-an ketika jenis komputer mula berkembang hingga penciptaan komputer super, kerana harga tinggi peralatan komputer, terdapat permintaan komputer yang harus melayani beberapa terminal. Dari ini, konsep pengedaran proses berasaskan masa muncul, dikenali sebagai TSS (Sistem Perkongsian Masa), bentuk pertama rangkaian komputer digunakan.LAN (Local Area Nerwork) adalah rangkaian komputer yang rangkaiannya hanya meliputi kawasan kecil, seperti rangkaian komputer kampus, bangunan, pejabat, rumah, sekolah atau yang lebih kecil. Pada masa ini, kebanyakan LAN didasarkan pada IEEE 802.3 Ethernet menggunakan peranti suis, yang mempunyai kadar pemindahan data 10, 100, atau 1000 Mbit / s. Sebagai tambahan kepada teknologi Ethernet, teknologi 802.11b saat ini (atau biasa disebut WI-fi) juga sering digunakan untuk membentuk LAN.

RAJAH 1.0 : CONTOH LAN JENIS ETHERNET

2. MAN

Maksud singkatan dari perkataan MAN ialah Metropolitan area network.Rangkaian kawasan metropolitan lebih luas daripada CAN kerana MAN berfungsi di kawasan bandar tetapi rangkaian tersebut masih terbatas . (Rangkaian Kawasan Metropolitan) adalah rangkaian komputer di bandar dengan pemindahan data berkelajuan tinggi, yang menghubungkan pelbagai lokasi seperti kampus, pejabat, kerajaan, dan sebagainya. Rangkaian MAN adalah gabungan beberapa LAN. Skop MAN ini adalah antara 10 hingga 50 km, MAN ini adalah rangkaian yang sesuai untuk membina rangkaian antara pejabat di satu bandar atau di antara kilang / agensi dan pejabat pusat dalam jangkauannya.MAN berfungsi Untuk membina & melaksanakan sistem rangkaian yang bekerjasama antara pelayan untuk memenuhi keperluan dalaman syarikat dan kerajaan dalam menyampaikan rangkaian yang digunakan supaya mereka dapat menjalankan aktiviti seperti messenger, chat, video dan sebagainya dengan jalur lebar tempatan.

RAJAH 2.0 : CONTOH JENIS RANGKAIAN MAN

3. WAN

Maksud bagi perkataan WAN adalah Wide Area Network .Kawasan rangkaian wan lebih luas tanpa mengira geografi lokasi seluruh dunia .Wan merangkumi pelbagai LAN,CAN,dan MAN .Contoh bagi MAN adalah internet kerana dengan internet kita mampu berkomunikasi dengan orang dari serata dunia.Teknologi Rangkaian WAN digunakan untuk menyambung rangkaian dengan negara lain atau dari satu benua ke satu benua yang lain.

RAJAH 3.0: CONTOH JENIS RANGKAIAN WAN

4. WIFI

Wifi merupakan singkatan dari perkataan wireless fidelity.Wifi merupakan piawai untuk rangkaian kawasan setempat tanpa wayar menerusi wlan .Wlan iaitu wireless local area network.Wifi berfungsi untuk membenarkan alat elektronik untuk bertukar data atau sambungan ke internet.Teknologi rangkaian wireless  berdasarkan 1EEE 802.11 yang biasa digunakan untuk peranti rangkaian tempatan dan akses internet.Pada tahun 2009 cip bersepadu wifi telah dihantar kira-kira 580 juta unit setiap tahun .Pada tahun 2010 ,perikatan wifi terdiri daripada lebih 375 syarikat dari seuruh dunia.

RAJAH 4.0 : CONTOH RANGKAIAN WIFI

5. WIMAX

Maksud WIMAX ialah worldwide interoperability for microwave access.WIMAX adalah teknologi akses wireless yang mempunyai kelajuan akses yang tinggi dengan memiliki jangkauan yang luas .Sistem kerja WIMAX sama dengan wifi yang menyediakan sebuah rangkaian internet pada satu kawasan yang merangkuminya.Namun,WIMAX mempunyai rangkaian yang lebih luas dan penghantaran data yang lebih tinggi berbanding WIFI.

RAJAH 5.0 CONTOH RANGKAIAN WIMAX

6. INFRARED

INFRARED atau inframerah adalah generasi pertama teknologi wireless yang digunakan untuk peranti mudah alih.Inframerah adalah radiasi gelombang elektromagnet dengan panjang gelombang lebih panjang daripada gelombang merah ,tetapi lebuh pendek daripada gelombang radio.Inframerah menggunakan teknik pemancaran gelombang nadi.Teknik ini digunakan atas dasar bahawa inframerah tidak menggunakan banyak kuasa supaya isyarat tidka cenderung lemah

RAJAH  6.0 : CONTOH INFRARED

7.BLUETOOTH

BLUETOOTH ialah satu piawai teknologi wireless terbuka untuk penukaran data pad ajarak dekat menggunakan gelombang radio julat pendek dari alat-alat mudah alih dna tetap .Bluetooth mencipta rangkaian kawasan persendirian dengan tahap keselamatan yang tinggi.

RAJAH 7.0  : CONTOH BLUETOOTH

KSK 3033 PENGURUSAN SWITCHING DAN ROUTING

INTRODUCTION OF INTERNETWORKING

1. APAKAH MAKSUD RANGKAIAN  ？？

Rangkaian bermaksud penyambungan dua buah komputer atau lebih atau berkumpulan rangkaian komputer.Rangkaian komputer terbahagi kepada bebebrapa bahagian jenis sambungan seperti WLAN, LAN ,WIRELES dan lain-lain.

CONTOH GAMBAR RAJAH RANGKAIAN :



2. APAKAH KEPENTINGAN RANGKAIAN ？？

1.Mengglakan perdagangan Elektronik(e-commerce)

-Urusniaga secara dalam talian dapat dilakukan dengan cepat dan selamat.

2.Menyediakan proses komunikasi yang pelbagai .

-Selain daripada penggunaan telefon untuk proses komunikasi ,internet menawarkan pelbagai kemudahan seperti e-mail,ruang sembang (chat room ),laman sosial dan lain-lain

3.Peluang pendidikan yang lebih meluas .

- pengguna boleh mendapatkan pelbagai maklumat untuk pembelajaran atau kajian maklumat untuk pembelajarna atau kajian melalui internet

-Boleh mengikut pengajian jarak jauh yang ditawarkan oleh pusat pengajian tertentu.

3. APAKAH PRINSIP ASAS DALAM KOMUNIKASI RANGKAIAN  ??

proses penghantaran mesej yang membawa maklumat di mana kedua-dua komputer boleh berkomunikasi dengan satu sama lain.

4. TERANGKAN 5 ELEMEN UTAMA DI DALAM MODEL KOMUNIKASI RANGKAIAN ??

1.SUMBER-peranti yang menjana data untuk dihantar.Contoh telefon,komputer
2.PEMANCAR-mengubah dan mengkodkan maklumat yang dihantar mengikut sistem
3.SISTEM-sumber yang menyambungkan sumber ke destinasi.
4.PENERIMA-menerima isyarat daripada sistem penghantaran dan mengubahnya kepada
                         bentuk yang boleh dikendali oleh peranti di destinasi.
5.DESTINASI-mengambil data yang diterima daripada penerima.

5. TERANGKAN FASA-FASA KOMUNIKASI DALAM RANGKAIAN ??

1.Mewujudkan pautan.
2.Mengeluarkan arahan dan kelayakan arahan.
3.arahan diakui.
4.Mesej dibahagi-bahagikan.
5.pengesahan dan pembetulan ralat.
6.penamatan penghantaran .

6. TERANGKAN TERMINOLOGI-TERMINOLOGI RANGKAIAN ??

1.PENGKODKAN-Enconding antara komputer /peranti dalam bentuk yang tepat /sesuai     untuk medium penghantaran .

2.PERFORMATAN-Apabila mesej di hantar dari sumber ke destinasi , ia harus            menggunakan format atau struktur yang spesifik .

3.UKURAN-Apabila mesej /fail yang bersaiz besar dihantar dari satu host ke satu host     yang lain melalui rangkaian .ia perlu dipecahkan kepada beberapa bahagian rangka (Frame).


4.MASA        -Sumber dan destinasi akan menggunakan flow control untuk berunding timing/tempoh yang betul bagi memastikan komunikasi berjaya.

5.CORAK- terdapat tiga piawai message patterns iaitu unicast ,maulticast dan broadcast:

1.UNICAST       -Hanya terdapat satu sahaja destinasi penghantaran mesej.

 2.MULTICAST  -Proses penghantaran mesej yang sama pada masa kepada sekumpulan host/peranti penerima/destinasi.

 3.BROADCAST -Jika semua host dalam rangkaian perlu menerima mesej pada masa yang sama .
